Dot-Free Axial11 IP68

Notas:

La tira de LED no puede cortarse ya que pierde su Grado de Protección y por lo tanto su garantía, es importante considerar que el módulo de corte es de 83.3mm para el cálculo de la longitud de la tira.
Requiere fuente de alimentación a 24 VCD
La longitud máxima para suministro de tira monocromática es de 20 metros y para RGBW hasta 16 metros.
Se requiere alimentación por ambos extremos de la tira monocromática a partir de los 10m y para la tira RGBW a partir de los 8m
Se debe tener cuidado de nunca flexionar la tira con un diámetro menor a 300mm
Soporta inmersión de hasta 2m de profundidad permanente

Descripción

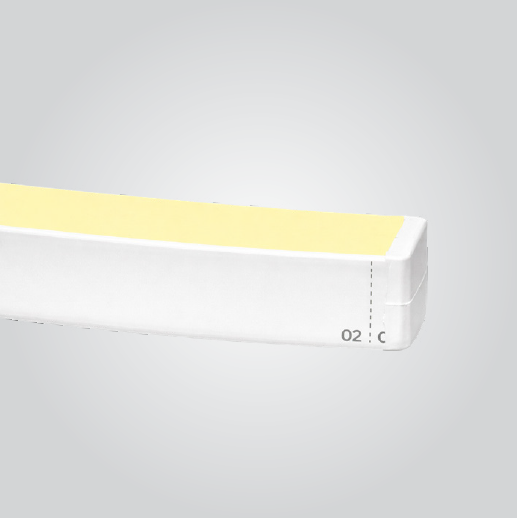

Dot-Free Radial es una tira flexible continua que, gracias a su difusor opalino, logra un efecto de luz uniforme generando lineas continuas de luz sin observar el brillo del LED.

FICHAS TÉCNICAS MONOCROMÁTICAS

L1192-16 L1193-16 L1195-16

FICHAS TÉCNICAS RGBW

L1223-16 L1224-16 L1225-16

ARCHIVO IES MONOCROMÁTICAS (Para descargar el archivo solo da click derecho y Guardar Vínculo como)

L1192 L1193

ARCHIVO IES RGBW (Para descargar el archivo solo da click derecho y Guardar Vínculo como)

L1223_ROJO L1223_VERDE L1223_AZUL L1223_BLANCO L1223_RGBW

MANUAL DE INSTALACIÓN

MANUAL DOT-FREE AXIAL
