dotfree-radial-vulcanizada

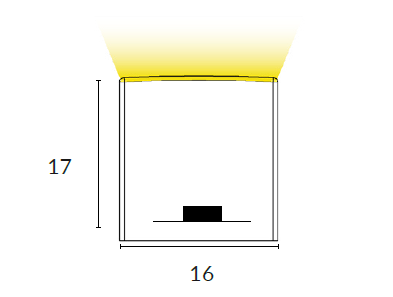

Dot-Free Radial16 IP68

Notas:

  • La tira de LED no puede cortarse ya que pierde su Grado de Protección y por lo tanto su garantía, es importante considerar que el módulo de corte es de 83.3mm para el cálculo de la longitud de la tira.
  • Requiere fuente de alimentación a 24 VCD
  • La longitud máxima para suministro de tira monocromática es de 20 metros y para RGBW hasta 16 metros.
  • Se requiere alimentación por ambos extremos de la tira monocromática a partir de los 10m y para la tira RGBW a partir de los 8m

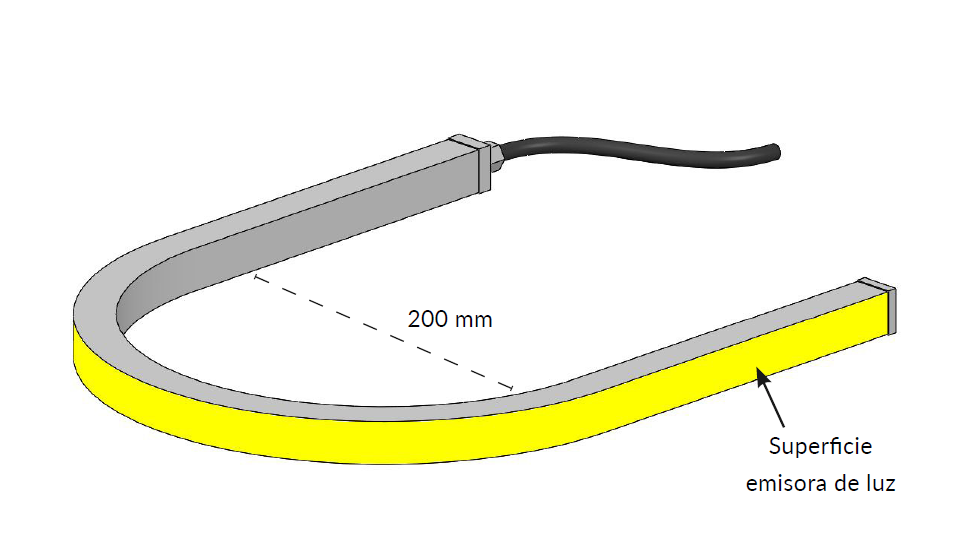

  • Se debe tener cuidado de nunca flexionar la tira con un diámetro menor a 300mm
  • Soporta inmersión de hasta 2m de profundidad permanente
Categorías: , Etiquetas: , , ,

Descripción

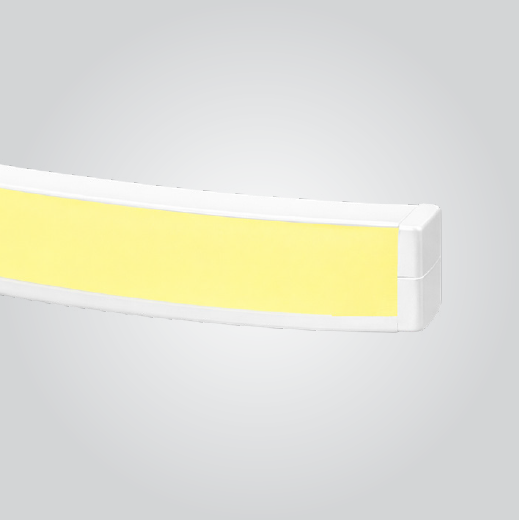

Dot-Free Radial es una tira flexible continua que, gracias a su difusor opalino, logra un efecto de luz uniforme generando lineas continuas de luz sin observar el brillo del LED.



FICHAS TÉCNICAS MONOCROMÁTICAS

L1190-16 L1191-16 L1194-16



FICHAS TÉCNICAS RGBW

L1220-16 L1221-16 L1222-16



ARCHIVO IES MONOCROMÁTICAS  (Para descargar el archivo solo da click derecho y Guardar Vínculo como)

L1190 L1191



ARCHIVO IES RGBW  (Para descargar el archivo solo da click derecho y Guardar Vínculo como)

L1220_ROJO L1220_VERDE L1220_AZUL L1220_BLANCO L1220_RGBW





MANUAL DE INSTALACIÓN

MANUAL DOT-FREE RADIAL
